Code produit
Sur cette page, nous expliquerons étape par étape comment vous pouvez lire et comprendre les codes du produit et les numéros de type de nos modules et de nos fenêtres de pont. Ces codes vous aident à reconnaître rapidement le produit que vous avez entre vos mains et quelle est la fonction et la couleur du produit.
Signification du code produit
Soumettre
Où pouvez-vous trouver le code produit?
Il y a un autocollant blanc avec un code-barres sur chaque produit. Au-dessus de ce code-barres se trouve le numéro de type du produit. Ce code vous aide à reconnaître le bon produit. Les autocollants sont appliqués à l'arrière des modules et sur le côté du couvercle.
Comment le code produit est-il structuré?
Un numéro de type se compose de plusieurs parties qui fournissent ensemble des informations sur le produit. Ci-dessous, nous expliquons cela par partie.
Que signifie le terme 1 et 2 par module et fenêtre de couverture?
Les nombres 1 et 2 indiquent le nombre de boutons tactiles par boîte à masse en charge de la fenêtre ou du module de couverture:
- 1 = Convient pour 1 boîte construite -in et a un seul contrôle tactile.
- 2 = Convient pour 1 boîte construite -in et a deux contrôles tactiles.
À la fois au modules Comme avec le Colly Broms (plaques de verre) Cette désignation est utilisée, afin que vous puissiez facilement voir quelles pièces appartiennent ensemble.
- Tous les 1 - Le module d'interrupteur tactile s'adapte sur n'importe quel couvercle avec 1 indication.
- Chaque module d'interrupteur 2 à 2 s'adapte sur chaque couvercle avec 2 indications.
Que signifie le terme SR avec un module ou une fenêtre de couverture?
SR fait référence à un type de module, ce type de module ne tient que dans une fenêtre de couverture correspondante qui comprend également SR. Chaque module SR s'adapte à chaque couverture avec la désignation SR
- Un module SR est un module carré.
- Un module SR est un module de couleur.
- Chaque module SR s'adapte à chaque fenêtre de couverture avec désignation SR.
- Une fenêtre de couverture avec SR a une récréation carrée qui s'adapte exactement à un module SR.
Cette normalisation facilite le choix de la bonne combinaison, sans avoir à se soucier des dimensions ou de la forme.

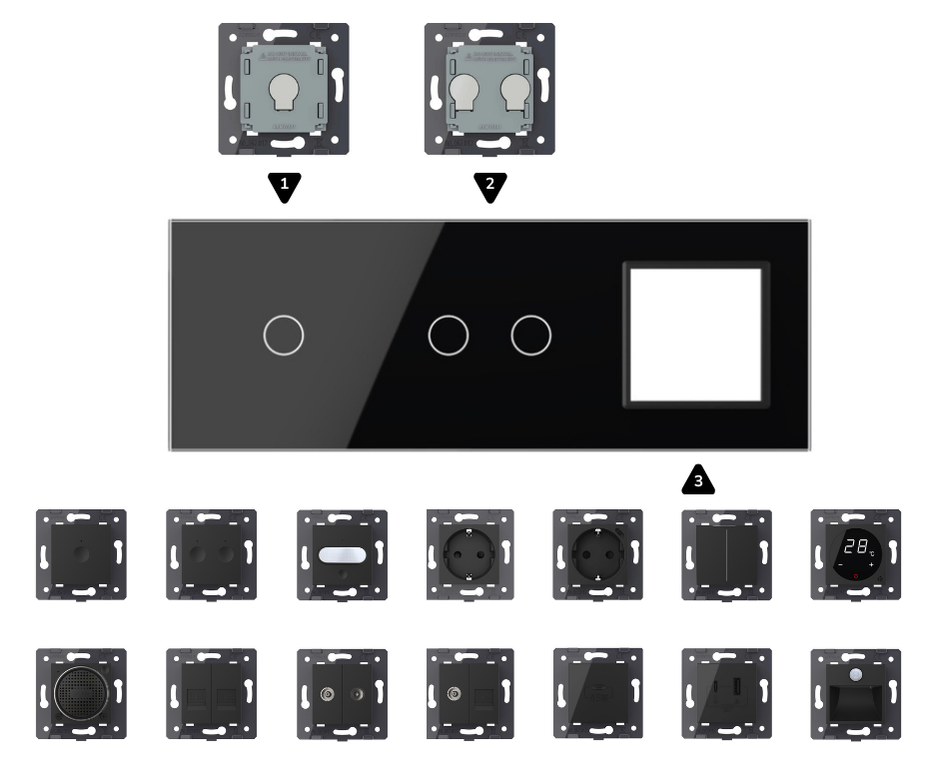

Exemple de fenêtre de couverture avec des modules correspondants
- Position 1. Convient pour 1 - Module d'interrupteur tactile
- Position 2. Convient pour 2 - Module d'interrupteur tactile
- Position 3. Convient pour SR - Module
Modules
Que signifie les premières lettres du numéro de type?
Code: Vl-fc -...-
Les premières lettres, telles que «VL» et «FC», sont des codes internes. Ceux-ci ne sont pas pertinents pour vous en tant que client et peuvent être ignorés lors de la lecture du numéro de type. Ceux-ci sont affichés de la manière suivante: vl-fc ...- ..
Que signifie le chiffre entre la première et la deuxième ligne?
Code: Vl-fc1 ...-
La figure indique si le module un (1) ou deux (2) boutons tactiles contient.
Que signifient les lettres immédiatement après ce numéro?
Code: Vl-fc1s ...-
Ces lettres indiquent la fonctionnalité:
- S = commutateur de l'interrupteur
- D = gradateur
- Z = maison intelligente
- B = interrupteur PULS
- C = commutateur DC 12-24V
- IH = interrupteur gratuit potentiel Puls
- Pas de lettre = commutateur ON / OFF
Des combinaisons sont également possibles, telles que "SD" (interrupteur d'échange + gradateur).
D'autres lettres qui sont présentes entre les deux - n'ont aucun sens pour vous.
Quelle est la différence entre un module à 1 touche et un module à 2 touches?
Code: Vl-fc1 ...- vl-fc2 ...-
Un module à 1 touche a un contrôle tactile et convient à une fenêtre de couverture avec "1" dans le numéro de type. Un module à 2 touches a deux points de contrôle et s'inscrit dans une fenêtre de couverture avec "2".
Que signifie la section après la deuxième ligne?
Code: .. -...- 2WP
Le nombre
Le nombre avant les lettres indique le nombre de demi-modules que le module couvre. Deux demi-modules forment ensemble une position de module complète (ou une ouverture construite -in dans le cadre de montage).
- 2WP signifie ce module Deux demi-modules est super - c'est un module complet.
- 1WP signifie un quelques demi-modules Est, vous en aurez besoin de deux pour une position de cadre.
Les lettres
Les lettres après le numéro donnent le couleur du module.
Les couleurs communes sont:
- WP ou 11 = blanc
- BP ou 12 = noir
- IP de 15 = gris
- AP de 13 = or
De cette façon, vous pouvez dériver le code exactement, qu'il s'agisse d'un module entier ou demi et que vous connaissez immédiatement la couleur du module.
Un code couleur signifie-t-il toujours un module SR après la deuxième ligne?
S'il y a un code couleur dans le code produit (comme 2WP, 2BP, 2ip ou 2ap), c'est toujours un module SR. Ces modules sont spécialement conçus pour être utilisés avec la récréation SR dans les fenêtres de couverture.
Vous pouvez reconnaître les fenêtres de couverture qui conviennent aux modules SR par le numéro de type dans lequel "SR" se produit.
Le code de couleur indique donc non seulement la couleur, mais confirme également qu'il s'agit d'une version SR, qui est uniquement compatible avec les étagères couvrant la même série. Ces modules ne conviennent donc pas aux étagères de terrasse sans indication SR.

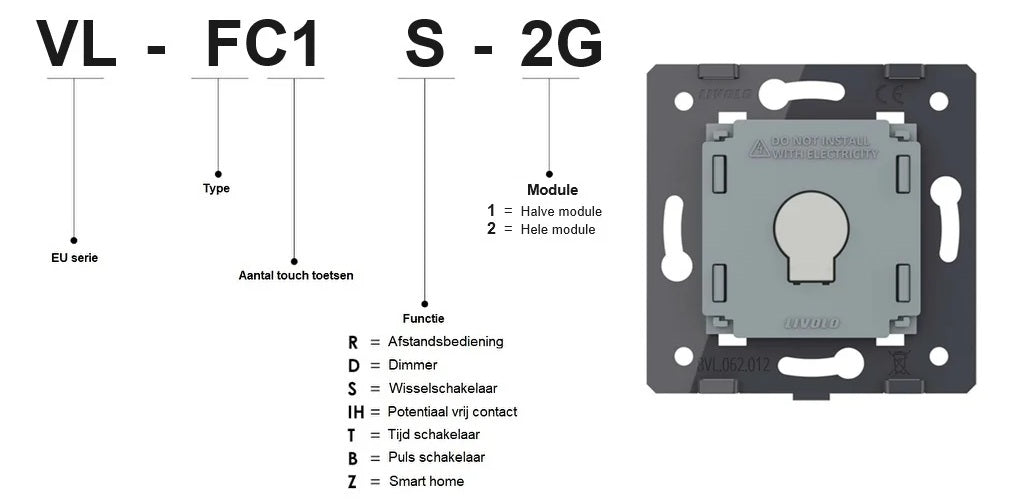

Présentation de l'image du module 1.

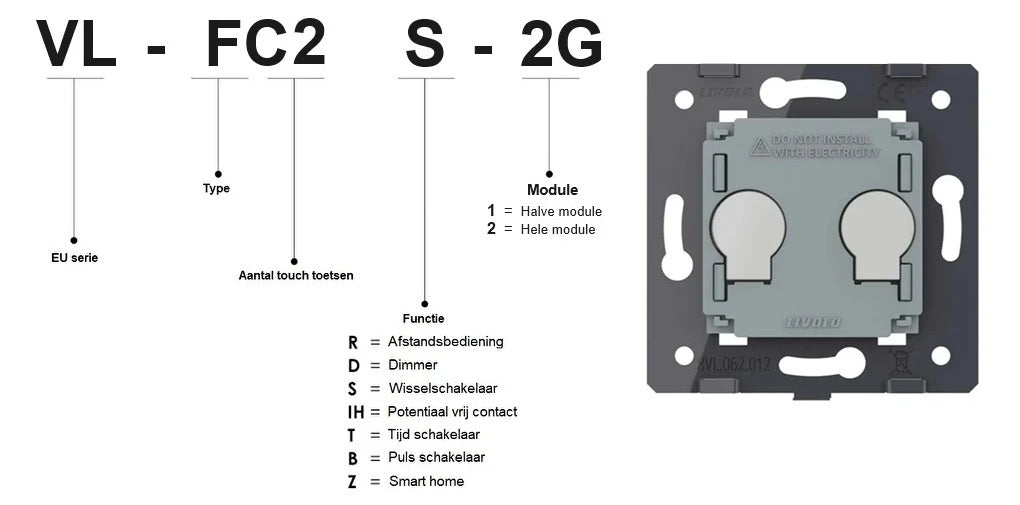

Présentation de l'image du module 2.
Charbon
Que dois-je regarder lorsque le numéro de type d'une fenêtre de couverture?
Code: VL-P701 / E / E / E-8W
Notez la pièce après la première ligne. Il se compose de codes de module et se termine par un nombre et une lettre qui indiquent le nombre de boîtes et de couleurs construites.
Que signifie le numéro P7 qui est devant?
Code: Vl-p7 ...-
P7 indique qu'il s'agit d'une fenêtre de couverture.
Que signifient les pièces entre les première et deuxième lignes?
Code: VL-P701 / E / E / E ..
Chaque position du module est donc spécifiée séparément:
- 01 = Convient pour un seul bouton tactile
- 02 = Convient pour un bouton double tactile
- E = adapté aux modules SR
Les rayures en pente (/) reflètent la distribution par position dans la fenêtre de couverture.
Exemple:
P701 / 01/02 / E signifie une fenêtre de couverture avec trois positions:
Un seul contrôle tactile, un contrôle double tactile et un module SR.
Qu'est-ce que la figure indique avant le code couleur?
Code: ...- 8W
Ce chiffre indique le nombre de demi-modules peut être placé. Deux demi-modules forment ensemble une boîte construite.
- 2 = Convient pour 1 boîte construite -in
- 4 = Convient pour 2 boîtes construites
- 6 = Convient pour 3 boîtes construites
- 8 = Convient pour 4 boîtes construites
- 10 = Convient pour 5 boîtes construites
Que signifie la dernière lettre du numéro de type?
Code: ...- 8W
La lettre indique la couleur de la fenêtre de couverture:
- W = blanc
- B = noir
- A = or
- I = gris
Pourquoi y a-t-il "2" avec une fenêtre de couverture pour 1 boîte construite -in?
Code:...- 2W
Parce qu'une boîte construite offre de l'espace pour deux demi-modules. Un module tactile compte comme un module. Si vous placez deux moitié de modules multimédias côte à côte, vous pouvez remplir une boîte montée à chasse. C'est pourquoi '2' signifie une seule fenêtre de couverture.
Autocollants de produits plus anciens à couvrir les fenêtres
Avec des fenêtres de couvrage plus anciennes, le code produit peut être différent.
Un exemple de ceci est: C7-SR / SR / C1-15. Avec ce code, chaque position de module est spécifiée séparément:
- C1 = Convient pour un seul bouton tactile
- C2 = Convient pour un bouton double tactile
- SR = Convient pour un module SRA
Chaque bande en pente (/) représente une position séparée dans la fenêtre de couverture.
Dans l'exemple ci-dessus, cela signifie: 2 modules SR et 1 position tactile unique. Le code couleur 15 indique qu'il s'agit d'une performance grise.
Codes de couleur:
- 11 = blanc
- 12 = noir
- 15 = gris
- 13 = or
