Horaires de connexion
Sur cette page, vous trouverez un aperçu complet des diagrammes de connexion de tous nos produits, des commutateurs aux prises. Chaque horaire vous aide avec une installation sûre et correcte de nos systèmes.
Au bas de la page, vous trouverez également une explication approfondie du fonctionnement d'une modification de la commutation, y compris un plan d'étape claire et étape pour sa connexion.
Horaires de connexion
Kies hieronder het product dat u wilt aansluiten en open het bijbehorende aansluitschema. U vindt hier schema’s voor touch schakelaars, dimmers, wisselschakelaars, wipschakelaars, stopcontacten, thermostaten en wandverlichting. Controleer altijd of het schema overeenkomt met het exacte artikelnummer van uw product.
Catégories
Module 1
1 - Switch - ON / OFF
Dit aansluitschema toont hoe een Livolo touch schakelaar voor aan/uit wordt aangesloten. De fase wordt aangesloten op L en de schakeldraad naar de verlichting op de aangegeven uitgang. Voor deze uitvoering is bij de schakelaar geen nuldraad nodig. Controleer altijd het schema van het exacte artikelnummer.
1 - commutateur - gradateur
Bekijk hier hoe een Livolo touch dimmer wordt aangesloten. Verbind de fase en de draad naar de dimbare verlichting uitsluitend met de aangegeven aansluitpunten. Controleer vooraf of de gebruikte lamp geschikt is om te dimmen en binnen de minimale en maximale belasting van de dimmer valt.
1 - Switch - Challenge - ON / OFF
Dit schema toont hoe een Livolo touch wisselschakelaar wordt aangesloten voor bediening vanaf meerdere plaatsen. De schakelaars communiceren via de COM-aansluiting en moeten op dezelfde stroomgroep zijn aangesloten. Binnen één wisselschakeling kunnen twee tot maximaal vijf Livolo touch wisselschakelaars worden gecombineerd.
1 - Switch - Wissel - gradateur
Gebruik dit aansluitschema voor een Livolo touch wisseldimmer die vanaf twee plaatsen wordt bediend. De wisseldimmer moet altijd worden geplaatst op de positie waar de lampdraad op uitgang L1 wordt aangesloten. Op het andere bedienpunt gebruikt u een Livolo touch aan/uit-wisselschakelaar. Verbind beide schakelaars via COM, plaats ze op dezelfde stroomgroep en gebruik uitsluitend geschikte dimbare verlichting.
1 - Switch - Puls - sans zéro
Dit aansluitschema laat zien hoe een Livolo touch pulsschakelaar zonder nuldraad wordt aangesloten. De schakelaar geeft bij aanraking een korte puls aan het aangesloten systeem. Volg de aansluitmarkeringen van het exacte product en controleer vooraf of de aangesloten installatie geschikt is voor dit type pulsbediening.
1 - Switch - Puls - Contact gratuit pour le potital
Bekijk hier hoe een Livolo touch pulsschakelaar met potentiaalvrij contact wordt aangesloten. Het schakelcontact kan worden gebruikt voor een geschikte stuur- of regelinstallatie zonder daar rechtstreeks netspanning op te zetten. Controleer altijd welke contactaansluitingen en voedingsspanning voor het exacte product gelden.
1 - Switch - ON / OUT - 12 ou 24 V CC
Dit aansluitschema toont hoe een Livolo touch schakelaar voor 12 of 24 volt gelijkspanning wordt aangesloten. Volg de aanduidingen plus en min op de voeding en de schakelaar en controleer zorgvuldig de polariteit. Gebruik uitsluitend een geschikte 12/24V DC-voeding.
1 - Commutateur - Puls - 12 ou 24 V CC
Module 2
2 - Switch - ON / OFF
Dit aansluitschema toont hoe een dubbele Livolo touch schakelaar voor twee afzonderlijke lichtgroepen wordt aangesloten. Verbind de fase met L en de twee lampdraden met de aangegeven uitgangen L1 en L2. Voor deze uitvoering is bij de schakelaar geen nuldraad nodig. Controleer altijd het exacte artikelnummer.
2 - commutateur - gradateur
Bekijk hier hoe een dubbele Livolo touch dimmer voor twee afzonderlijke lichtgroepen wordt aangesloten. Sluit iedere lampdraad aan op de bijbehorende dimuitgang. Gebruik uitsluitend geschikte dimbare verlichting en controleer per lichtgroep of de aangesloten belasting binnen het minimale en maximale vermogen van de dimmer valt.
2 - Switch - Challenge - ON / OFF
Dit schema toont hoe een dubbele Livolo touch wisselschakelaar wordt aangesloten voor bediening van twee lichtgroepen vanaf meerdere plaatsen. Verbind de gekoppelde schakelaars via COM en plaats ze op dezelfde stroomgroep. Controleer zorgvuldig welke lampdraad bij L1 en welke bij L2 hoort.
2 - Switch - Wissel - gradateur
Gebruik dit aansluitschema voor een dubbele Livolo touch wisseldimmer. De wisseldimmer moet worden geplaatst op de positie waar de twee lampdraden op L1 en L2 worden aangesloten. Op het andere bedienpunt gebruikt u een dubbele Livolo touch aan/uit-wisselschakelaar. Verbind beide schakelaars via COM en gebruik geschikte dimbare verlichting.
2 - commutateur - volet à rouleaux
Dit aansluitschema toont hoe een Livolo touch rolluikschakelaar op een geschikte rolluikmotor wordt aangesloten. Verbind de draden voor omhoog en omlaag uitsluitend met de aangegeven uitgangen. Controleer vooraf de bedrading en specificaties van de motor en schakel de volledige installatie tijdens de montage spanningsloos.
2 - Switch - Protection solaire
Bekijk hier hoe een Livolo touch zonweringsschakelaar op een geschikte motor voor zonwering wordt aangesloten. Sluit de motordraden voor openen en sluiten aan volgens het schema van het exacte product. Controleer vooraf de spanning en aansluitwijze van de motor en maak de installatie volledig spanningsloos.
2 - Switch - Puls - sans zéro
Dit aansluitschema laat zien hoe een dubbele Livolo touch pulsschakelaar zonder nuldraad wordt aangesloten. De twee bedieningspunten kunnen afzonderlijk een korte puls geven aan het aangesloten systeem. Controleer vooraf of beide aangesloten functies geschikt zijn voor pulsbediening en volg de aansluitmarkeringen van het exacte product.
2 - Switch - Puls - Contact gratuit pour le potital
Gebruik dit schema voor een dubbele Livolo touch pulsschakelaar met twee potentiaalvrije contacten. Hiermee kunnen twee geschikte stuur- of regelcircuits afzonderlijk worden bediend. Controleer welke contactaansluitingen en voedingsspanning voor het product gelden en zet nooit rechtstreeks netspanning op een contact dat daarvoor niet geschikt is.
2 - Switch - ON / OUT - 12 ou 24 V CC
Dit aansluitschema toont hoe een dubbele Livolo touch schakelaar op 12 of 24 volt gelijkspanning wordt aangesloten. De twee uitgangen kunnen afzonderlijke geschikte apparaten bedienen. Controleer de plus- en minaansluitingen zorgvuldig, voorkom omgekeerde polariteit en gebruik uitsluitend een passende 12/24V DC-voeding.
2 - Commutateur - Puls - 12 ou 24 V CC
Bekijk hier hoe een dubbele Livolo touch pulsschakelaar voor 12 of 24 volt gelijkspanning wordt aangesloten. Beide bedieningspunten geven een afzonderlijke korte puls. Controleer de polariteit en sluit alleen apparaten of stuurcircuits aan die geschikt zijn voor de gebruikte gelijkspanning en pulsbediening.
Interrupteur de bascule
1 - Interrupteur WIP - ON / OFF
Dit aansluitschema toont hoe een Livolo wipschakelaar voor aan/uit wordt aangesloten. Verbind de fase met de daarvoor aangegeven ingang en de schakeldraad naar de verlichting met de uitgang. Voor een normale aan/uit-schakeling is geen wissel- of kruisschakelaar nodig. Controleer altijd de markeringen van het exacte product.
1 - interrupteur WIP - ON / OFF - Challenge
Bekijk hier hoe een Livolo wip wisselschakelaar wordt aangesloten voor bediening van één lichtpunt vanaf twee plaatsen. Gebruik op beide bedienpunten een wisselschakelaar en sluit de verbindingsdraden aan volgens het schema. Controleer zorgvuldig waar de fase en de schakeldraad naar de lamp zijn aangesloten.
1 - interrupteur WIP - ON / OFF - CROSS
Dit aansluitschema laat zien hoe een Livolo wip kruisschakelaar tussen twee wisselschakelaars wordt aangesloten. Hiermee kan één lichtpunt vanaf drie of meer plaatsen worden bediend. De kruisschakelaar wordt uitsluitend tussen de verbindingsdraden geplaatst en vervangt de twee wisselschakelaars aan het begin en einde niet.
1 - interrupteur WIP - Puls
Gebruik dit aansluitschema voor een dubbele Livolo wipschakelaar waarmee twee lichtgroepen afzonderlijk worden bediend. Sluit de fase en beide schakeldraden aan op de daarvoor aangegeven aansluitpunten. Controleer vooraf welke schakeldraad bij iedere lichtgroep hoort en maak de installatie volledig spanningsloos.
2 - interrupteur WIP - ON / OFF
Dit schema toont hoe een dubbele Livolo wip wisselschakelaar wordt aangesloten voor twee afzonderlijke wisselschakelingen. Iedere lichtgroep gebruikt een eigen set aansluitingen en verbindingsdraden. Houd beide schakelingen tijdens de montage duidelijk van elkaar gescheiden en volg de markeringen van het exacte product.
2 - interrupteur WIP - ON / OFF - Changement
Bekijk hier hoe een dubbele Livolo wip kruisschakelaar binnen twee afzonderlijke kruisschakelingen wordt aangesloten. De dubbele kruisschakelaar wordt tussen de bijbehorende wisselschakelaars geplaatst. Controleer zorgvuldig welke verbindingsdraden bij iedere lichtgroep horen en voorkom dat de twee schakelingen met elkaar worden verwisseld.
2 - interrupteur WIP - ON / OFF - CROSS
Dit aansluitschema toont hoe een Livolo pulsschakelaar met wip wordt aangesloten. De schakelaar keert na bediening terug naar de uitgangspositie en geeft een korte puls aan een geschikte impuls- of regelinstallatie. Controleer vooraf of het aangesloten systeem geschikt is voor pulsbediening en volg de aangegeven aansluitpunten.
2 - Interrupteur WIP - Puls
Gebruik dit schema voor een dubbele Livolo wip pulsschakelaar met twee afzonderlijke bedieningsfuncties. Iedere wip geeft een korte puls aan het bijbehorende stuurcircuit. Controleer welke bedrading bij iedere functie hoort en sluit alleen systemen aan die geschikt zijn voor dit type pulsbediening.
Interrupteur à double pole
Dit aansluitschema laat zien hoe een Livolo dubbelpolige wipschakelaar wordt aangesloten. Bij een dubbelpolige schakeling worden fase en nul gelijktijdig onderbroken. Volg de vier aansluitpunten van het exacte product zorgvuldig en controleer vóór montage of de toepassing en elektrische belasting geschikt zijn voor deze schakelaar.
Orbites murales
Douille murale
Dit aansluitschema laat zien hoe u een Livolo stopcontact of wandcontactdoos aansluit. Verbind de fase, nuldraad en beschermingsleiding uitsluitend met de daarvoor aangegeven aansluitingen L, N en aarde of PE. Schakel de installatie vooraf volledig spanningsloos en controleer altijd of het schema overeenkomt met het exacte product.

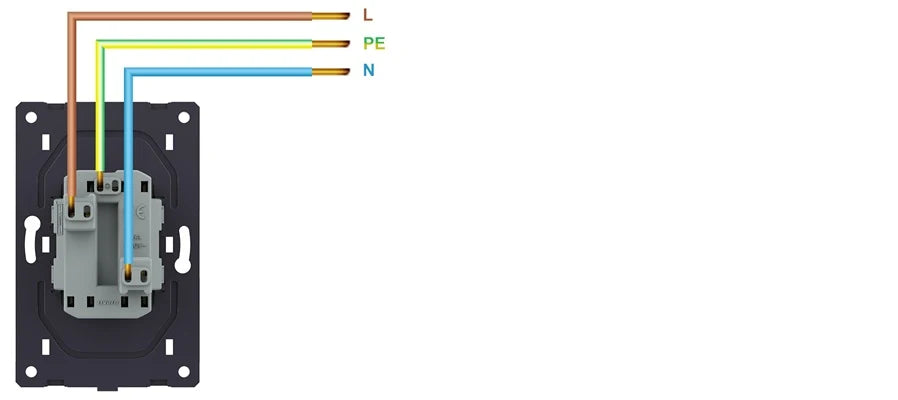

Dubbel stopcontact aansluiten
Bekijk in dit aansluitschema hoe een Livolo dubbel stopcontact wordt aangesloten. Controleer vooraf of de uitvoering geschikt is voor één of twee inbouwdozen en volg de aansluitmarkeringen op het product. Schakel de installatie volledig spanningsloos voordat u fase, nul en aarde aansluit.
Prise murale avec USB-C
Dit aansluitschema toont hoe u een Livolo stopcontact met USB-C-aansluiting aansluit. Volg de aangegeven aansluitingen voor fase, nul en aarde en controleer het artikelnummer van het product. Maak de installatie volledig spanningsloos voordat u het stopcontact monteert of de bedrading aansluit.
Prise murale avec maison intelligente
Gebruik dit aansluitschema voor het aansluiten van een Livolo Smart Home stopcontact. Sluit fase, nul en aarde aan volgens de markeringen van het betreffende product. De Smart Home-functie kan na de elektrische installatie worden ingesteld. Controleer vóór montage altijd het artikelnummer en schakel de installatie volledig spanningsloos.
Thermostats
Thermostat pour dispositif 230 V
Dit aansluitschema toont hoe een Livolo thermostaat op een geschikt 230V apparaat wordt aangesloten. Volg de aansluitingen voor voeding en geschakelde uitgang zoals deze op het product zijn aangegeven. Controleer vooraf het opgenomen vermogen van het aangesloten apparaat en maak de installatie volledig spanningsloos.
Thermostat pour chaudières de chauffage central
Bekijk hier hoe een Livolo thermostaat op een CV-ketel wordt aangesloten. Voor deze toepassing kan een potentiaalvrij contact of geschikt mini-relais nodig zijn. Controleer altijd de handleiding van de CV-ketel, omdat de aansluitingen per ketel kunnen verschillen. Laat de aansluiting bij twijfel door een installateur uitvoeren.
Thermostat pour chauffage district
Dit aansluitschema laat zien hoe een Livolo thermostaat voor stadsverwarming wordt aangesloten. De thermostaat kan een geschikte regelklep of aandrijving aansturen. Controleer vooraf de voedingsspanning en aansluitwijze van de aanwezige installatie en volg altijd de markeringen van het betreffende product.
Thermostat pour chauffage au sol électrique
Gebruik dit aansluitschema voor een Livolo thermostaat bij elektrische vloerverwarming. Sluit de voeding, verwarmingsinstallatie en vloersensor uitsluitend aan volgens de aangegeven aansluitpunten. Controleer vooraf of het vermogen van de vloerverwarming binnen de toegestane belasting van de thermostaat valt.
Thermostat avec contrôle de zone avec moteur solaire filaire
Dit aansluitschema toont hoe een Livolo thermostaat binnen een zoneregeling wordt aangesloten. Controleer of de gebruikte regelunit en aandrijving overeenkomen met de spanning en aansluitwijze van de thermostaat. Volg het schema van het exacte product en schakel de installatie tijdens het aansluiten volledig spanningsloos.
Éclairage mural
Éclairage mural
Dit aansluitschema laat zien hoe Livolo wandverlichting op de elektrische installatie wordt aangesloten. Volg de aansluitmarkeringen op het exacte product en controleer vooraf welke bedrading nodig is. Schakel de betreffende stroomgroep uit en controleer of de installatie volledig spanningsloos is voordat u de wandverlichting monteert.
Éclairage mural avec mouvement et capteur de jour / nuit
Bekijk hier hoe Livolo wandverlichting met bewegingssensor en nachtsensor wordt aangesloten. Na de elektrische aansluiting kan de verlichting automatisch reageren op beweging en het omgevingslicht. Volg het schema en de instellingen van het exacte product en maak de installatie tijdens de montage volledig spanningsloos.
informations générales
Lees vóór het aansluiten van schakelmateriaal de veiligheidsinformatie en controleer altijd het aansluitschema van het exacte product. Hieronder vindt u uitleg over veilig werken, draadkleuren, de benodigde bedrading en veelvoorkomende problemen na het aansluiten.
Catégories
Veilig schakelmateriaal aansluiten
Travaillez toujours sans tension et vérifiez ceci.
Éteignez toujours l'alimentation avant de commencer l'installation. Ne comptez pas seulement sur un éteint, mais mesurez toujours avec un chercheur de tension ou un multimètre ou il n'y a vraiment plus de tension sur les threads. La sécurité est toujours notre priorité.
Couleurs de fil - que signifient-ils?
Pour une connexion correcte, il est essentiel de comprendre correctement la signification des couleurs de fil utilisées. Dans tous nos diagrammes de connexion, nous utilisons les couleurs standard ci-dessous, conformément aux normes d'installation néerlandaises:
- L (marron) Est le fil de phase. Ce fil conduit la tension et fournit de l'électricité au matériau de l'interrupteur.
- N (bleu) Est le fil zéro. Ce fil renvoie la puissance vers le placard du compteur et assure le circuit fermé.
- Noir Est le fil du commutateur. Ce fil passe de l'interrupteur à la lampe ou à un autre appareil connecté et alimente la tension connectée.
- Gris est également utilisé comme fil de commutation. Cela peut être un fil d'interrupteur supplémentaire ou alternatif, par exemple avec un interrupteur d'obturateur à rouleaux, le gris est souvent utilisé pour la fonction vers le bas.
- Vert / jaune Est le fil terrestre, également appelé PE. Ce fil offre une sécurité et est connecté à des pièces à la terre telles que des prises ou des boîtiers métalliques.
Avec des installations basse tension (12v à 24 V CC), comme avec certaines applications de maison intelligente, différentes couleurs s'appliquent:
- Est le thread positif (+).
- Est le thread négatif (-).
Lors de la connexion des systèmes de 12 à 24 V, assurez-vous de ne pas confondre ces fils avec les fils d'interrupteur noir / gris à partir d'installations 230V. Vérifiez toujours l'alimentation du produit avant de commencer à vous connecter.
Veuillez noter: La connexion correcte de ces fils est essentielle pour le fonctionnement sûr de votre installation. Suivez toujours le calendrier de connexion qui appartient au produit en question et éteignez l'alimentation avant de commencer à vous connecter.
Où pouvez-vous trouver les horaires de connexion?
Vous trouverez les horaires de connexion de nos produits non seulement sur cette page, mais aussi avec chaque produit individuel sur notre site Web.
Vous pouvez le trouver sous l'onglet "Caractéristiques", sous la tête «Horaire de connexion». De cette façon, vous avez toujours le bon horaire à portée de main, adapté au produit spécifique que vous consultez ou commandé.
Puis-je connecter moi-même du matériel de commutateur?
Aux Pays-Bas, vous pouvez vous connecter en tant que matériel de commutation privé, à condition que vous le fassiez en toute sécurité et selon les directives. Avez-vous des doutes sur la connexion ou n'avez-vous pas la bonne connaissance? Ensuite, allumez toujours un installateur reconnu. La sécurité est primordiale pour les installations électriques.
Un fil zéro est-il nécessaire pour les commutateurs Livolo?
Non, et c'est unique sur nos produits.
Nos commutateurs, y compris les variantes de maison intelligente, fonctionnent sans fil zéro.
Cela signifie que vous pouvez toujours connecter nos commutateurs au câblage existant dans votre maison, sans avoir à effectuer des ajustements à votre installation. Cela rend non seulement plus facile, mais aussi beaucoup plus rapide et économique dans les maisons existantes.
Et si mon commutateur ne fonctionne pas après la connexion?
Vérifiez d'abord si les filetages corrects sont connectés aux pinces correctes et s'il y a une tension sur le fil de phase. Avec les commutateurs intelligents ou dimmables, il est important que la lampe connectée soit compatible (par exemple, dimmable avec un gradateur).
En cas de doute, contactez notre service client, nous sommes heureux de vous aider à approfondir ou d'analyser le problème avec vous à distance.
Placer une assiette de verre
Dois-je éteindre l'alimentation avant de monter la plaque de verre?
Oui, Éteignez toujours le groupe dans le placard du compteur Avant de cliquer sur la plaque de verre sur l'interrupteur tactile. Ceci est important pour votre sécurité et pour le bon fonctionnement de l'interrupteur.
Pourquoi la puissance doit-elle être sortie lors de l'installation de la plaque de verre?
Après avoir allumé le courant, le commutateur se synchronise automatiquement avec la plaque de verre dans les 5 secondes. Si la plaque de verre est déjà placée pendant la puissance, cette synchronisation n'a pas lieu correctement.
Que se passe-t-il lorsque je place la plaque de verre pendant que la puissance est toujours allumée?
L'interrupteur ne se synchronisera alors pas correctement avec la plaque de verre, afin qu'il ne fonctionne pas correctement ou ne répond pas du tout.
Que dois-je faire si j'ai déjà placé la plaque de verre avec la puissance?
Aucun problème. Éteignez le groupe dans le placard du compteur, puis à nouveau. L'interrupteur redémarre et se synchronise toujours correctement avec la plaque de verre.
Installez les interrupteurs d'interrupteur tactile
Catégories
Un interrupteur tactile peut-il l'interrupteur sur le câblage existant?
Oui, nos interrupteurs tactiles peuvent facilement être connectés au câblage existant dans votre maison. Vous n'avez donc pas à tirer un nouveau câblage. Cela rend l'installation facile, rapidement et adaptée à la rénovation et à la nouvelle construction.
Un commutateur tactile fonctionne-t-il avec un commutateur traditionnel?
Non. Un commutateur de commutation tactile fonctionne Uniquement avec un autre commutateur tactile. La combinaison d'un interrupteur tactile avec un interrupteur traditionnel (mécanique) n'est pas possible. Les deux commutateurs doivent prendre en charge la même technologie tactile pour fonctionner correctement.
Combien d'interrupteurs tactiles puis-je utiliser dans un seul circuit?
Vous pouvez maximum Cinq interrupteurs tactiles Lier les uns avec les autres en un seul circuit. Ceux-ci sont interconnectés avec un Comté, tandis que chaque commutateur est connecté séparément à lui Fil de phase (L). Cela rend l'application d'une commutation croisée superflue.
Ai-je encore besoin d'un interrupteur croisé chez Touch Wisselers?
Non. Un interrupteur croisé est un interrupteur croisé avec des commutateurs d'échange tactile Plus nécessaire. Grâce à la connexion COM entre plusieurs commutateurs tactiles, la nécessité d'une commutation croisée complexe est exprimée. Cela simplifie considérablement l'installation.
Comment un commutateur de changement de maison intelligent fonctionne-t-il dans un commutateur de commutateur?
Lorsque vous appliquez un interrupteur intelligent d'échange de maisons, vous n'avez besoin que d'un seul commutateur intelligent dans tout le circuit. Les autres interrupteurs peuvent être normaux. C'est plus efficace et plus économique.
NB: L'interrupteur à domicile intelligent doit être placé à l'endroit où la lampe est connectée.
Comment un interrupteur d'échange de grains fonctionne-t-il dans un interrupteur de changement?
Même lors de l'application d'un interrupteur d'échange de gradateur, un seul gradateur est nécessaire dans le circuit. Les autres interrupteurs peuvent être des commutateurs tactifs ON / OFF en standard. Cela vous permet d'économiser des coûts et l'opération reste flexible.
Tout comme avec la variante intelligente: le gradateur doit être connecté à l'endroit où la lampe est connectée.
La lampe doit-elle être connectée à un endroit spécifique?
Non. Aux commutateurs d'échange tactile, vous pouvez connecter la lampe à n'importe quel emplacement souhaité dans le circuit. Cela donne de la flexibilité pendant l'installation. Il est important que vous travailliez de manière cohérente et que le câblage correspond au calendrier.
Puis-je combiner des commutateurs d'échange simples et doubles?
Oui. Vous pouvez combiner des commutateurs d'échange simples et doubles dans la même installation sans aucun problème. Ce qui suit s'applique également ici: vous pouvez connecter la lampe à plusieurs endroits. Avec les doubles commutateurs, les lampes sont connectées à la sortie L1 ou L2 du bouton pertinent.
Que se passe-t-il lorsque je connecte la lampe à L1 ou L2?
Lorsque vous connectez une lampe à L1 ou L2, il s'agit d'une sortie fixe. Le bouton pertinent de l'interrupteur servira donc toujours cette lampe spécifiquement. Ceci est utile pour, par exemple, des commutateurs doubles, où vous utilisez plusieurs points lumineux indépendamment les uns des autres.
Calendrier de connexion
1 - Modification de la commutation
Dit aansluitschema toont hoe twee Livolo touch wisselschakelaars één lichtgroep vanaf twee plaatsen bedienen. Verbind beide schakelaars via COM en sluit ze aan op dezelfde stroomgroep. De lampdraad wordt aangesloten op uitgang L1 van één van de twee touch wisselschakelaars.
1 - commutation croisée
Bekijk hier hoe één lichtgroep met drie Livolo touch wisselschakelaars wordt bediend. Alle schakelaars worden via COM met elkaar verbonden en ontvangen een fase op L. Een traditionele kruisschakelaar is niet nodig. Binnen één Livolo touch wisselschakeling kunnen maximaal vijf bedienpunten worden gecombineerd.
1 - commutation croisée - 4 Simple
Dit schema laat zien hoe één lichtgroep vanaf vier plaatsen wordt bediend met Livolo touch wisselschakelaars. Verbind alle schakelaars via COM en gebruik uitsluitend schakelaars uit dezelfde touch wisselschakeling. Een mechanische kruisschakelaar wordt hierbij niet toegepast. Uitbreiding tot maximaal vijf bedienpunten is mogelijk.
2 - Modification de la commutation
Ceci est un exemple de double changement de commutateur. Les lampes peuvent être connectées à n'importe quel commutateur d'échange. Il n'est pas obligatoire de les connecter au même interrupteur.
2 - Commutation croisée
Ceci est un exemple de double interrupteur croisé. Les lampes peuvent être connectées à n'importe quel commutateur d'échange. Il n'est pas obligatoire de les connecter au même interrupteur.
2 - Commutation croisée - 4 Simple
Ceci est un exemple d'un double commutateur croisé 4 simple. Les lampes peuvent être connectées à n'importe quel commutateur d'échange. Il n'est pas obligatoire de les connecter au même interrupteur.
Combinaison de commutation de commutation simple et double
Ceci est un exemple d'un circuit possible. Vous pouvez également créer d'autres combinaisons d'interrupteurs d'échanges simples et doubles, où vous pouvez combiner 2 à 5 commutateurs d'échange simples et doubles. Le commutateur vers lequel la lampe est connectée fonctionne directement sur ce bouton et ne peut pas être modifié. Vous apprendrez alors facilement les autres commutateurs.
Synchroniser
Dois-je encore synchroniser les commutateurs après l'installation?
Oui, après avoir connecté les commutateurs correctement en fonction du calendrier de connexion, ils doivent encore être synchronisés. Sans synchronisation, les commutateurs d'échange ne communiqueront pas entre eux et le fonctionnement de la lampe ne fonctionnera pas sur l'autre commutateur.
Comment vérifier si les commutateurs sont correctement connectés?
Après l'installation, vérifiez d'abord ce qui suit:
- Les deux interrupteurs brûlent-ils l'éclairage LED (bleu ou rouge)?
- Tous les commutateurs sont-ils connectés à laquelle une lampe est connectée (connexion L1 / L2) fonctionne correctement lors de l'allumage et de l'éteinte?
Si vous avez des questions pour l'un de ces deux "Non" doit répondre, est la connexion pas correct selon le calendrier. Vérifiez d'abord le câblage avant de commencer à se synchroniser.
Comment synchroniser les commutateurs ensemble?
- Gardez l'interrupteur auquel la lampe est connectée (connexion l1 ou l2) approximativement 5 secondes pressées, jusqu'à ce que vous ayez un beey appartient.
- Libérez l'interrupteur immédiatement après le bip.
- Puis appuyez sur l'autre commutateur tactile une fois en court Et lâchez prise.
- Maintenant, les commutateurs sont synchronisés. Vous pouvez faire fonctionner l'éclairage à partir des deux commutateurs.
Comment supprimer la mauvaise synchronisation?
Avez-vous accidentellement lié un mauvais interrupteur ou l'ensemble ne répond-il plus bien? Alors vous pouvez synchroniser réinitialiser:
- Gardez le commutateur pertinent 20 quelques secondes pressées.
- Vous entendez d'abord un bip, restez pressé jusqu'à ce que vous en ayez un deuxième bip appartient.
- Puis lâchez prise. La synchronisation a maintenant été complètement supprimée.
NB: La synchronisation reste stockée dans la mémoire, même après avoir éteint le courant. Une réinitialisation n'est donc nécessaire qu'en cas de couplage incorrect ou de remplacement d'un commutateur.
Quels sont les points d'attention importants lors de la synchronisation?
- Tu peux aller sur la lampe chaque Connectez l'interrupteur tactile: 1, 2, 3 ou 4.
- Maximum Quatre interrupteurs d'interrupteur peut via le Connexion com sont liés.
- Vous pouvez les deux Certains commutateurs de commutation (par exemple vl-fc1s-2g) si Commutateurs doubles / série (par exemple VL-FC2S-2G).
- La synchronisation est conservée, même en cas de panne de courant ou lorsque vous éteignez le groupe.
- À Livolo est Aucun commutateur croisé requis, pas même avec trois interrupteurs ou plus.
La synchronisation conservera-t-elle après avoir éteint le groupe d'alimentation?
Oui, la synchronisation entre les commutateurs d'échange tactile reste mémoire interne, même lorsque vous éteignez l'alimentation à travers le groupe dans le placard du compteur. Vous devez donc le faire après la tension ou une interruption de puissance ne pas se synchroniser. Les commutateurs continuent de fonctionner immédiatement après l'allumage comme avant.
Puis-je utiliser différents groupes pour un changement dans la commutation?
Non, tous les commutateurs dans un lien de modification doit être sur le même groupe d'électricité être connecté. La combinaison de plusieurs groupes dans un seul circuit est Absolument pas autorisé Et peut entraîner des situations dangereuses telles que le court-circuit ou la surcharge. Assurez-vous donc toujours que tous les commutateurs tactiles qui sont connectés les uns aux autres via le fil com proviennent de Un et même groupe Dans votre armoire de compteur. En cas de doute: faites-le vérifier par un installateur reconnu.
STEP -BY -STEP PLAN: Installez l'interrupteur de l'interrupteur tactile sans compteur
Catégories
Situation existante alterner la commutation
Vous avez deux boîtes à clôture existantes avec le changement habituel dans le câblage. Vous ne savez pas exactement quel fil est quoi et vous n'avez pas de chercheur de tension ni de multimètre. Suivez ensuite le plan étape par étape ci-dessous.
NB: Travaillez toujours en toute sécurité et en tension à chaque action.
De combien de commutateurs ai-je besoin pour un changement de change tactile?
Pour un lien de modification tactile standard, vous avez toujours besoin de deux commutateurs d'interrupteur de contact ON / OFF. Ces commutateurs fonctionnent ensemble via une connexion COM.
Puis-je utiliser un gradateur dans un commutateur d'interrupteur?
Oui, vous pouvez. Vous avez ensuite besoin d'un interrupteur tactile d'entraînement et d'un interrupteur de contacts ON / désactivé normal. De cette façon, vous pouvez atténuer la lampe et fonctionner à partir des deux points.
Puis-je utiliser un interrupteur à domicile intelligent dans un commutateur d'interrupteur?
Oui, vous n'avez qu'à appliquer un seul interrupteur à domicile intelligent, en combinaison avec un interrupteur de tactile ONE / OFF. Cela maintient le contrôle d'échange, et vous pouvez également faire fonctionner la lampe via l'application ou la parole.
Où dois-je placer le gradateur ou l'interrupteur de maison intelligente?
L'interrupteur de gradation ou de maison intelligente doit toujours être placé sur le côté où la lampe est connectée. Il s'agit de la boîte muette à chasse d'eau d'où proviennent trois fils noirs, y compris le fil qui fonctionne vers la lampe.
Plan étape par étape
Étape 1 - Quelle est la situation avec un commutateur de commutateur?
Un interrupteur de changement traditionnel est constitué de:
Position 1.
- 1 fil noir à la lampe
- 2 fils noirs qui vont à l'autre interrupteur
Position 2.
- 1 fil de phase brun (nourriture)
- 2 fils noirs qui vont à l'autre interrupteur
Étape 2 - Connexion du fil brun et premier fil noir
Commencer Position 2:
- Connectez le fil de phase brun à l'une des connexions L.
- Connectez l'un des deux threads noirs (qui va à l'autre commutateur) à l'autre connexion L.
- Un fil noir reste lâche et ne se connecte pas.
De cette façon, vous créez également le deuxième fil noir pour alimenter: les connexions L sont connectées en interne à l'interrupteur, de sorte que les deux fils alimentent désormais la tension.
Étape 3 - Testez quel fil va à la lampe
Maintenant aller à Position 1, où 3 fils noirs sont présents.
Vous ne savez pas encore ce qui va à la lampe.
- Connectez un fil noir à L1.
- Connectez l'un des deux autres fils noirs à L.
- Venez bien du fil noir restant avec une pince de soudage ou un ruban isolant.
- Tournez le groupe dans le placard du compteur, voyez si l'interrupteur en position 1 lumineux en bleu.
- Appuyez sur l'interrupteur et voyez si vous pouvez faire fonctionner la lampe activée / désactivée?
Cela fonctionne-t-il? Continuer à Étape 5.
Cela ne fonctionne-t-il pas? Éteignez le groupe et suivez Étape 4.
Étape 4 - combinaisons de test
Vous avez 3 fils sur Position 1, et il y a 3 combinaisons possibles.
Répétez l'étape 3 avec les autres combinaisons:
- Échangez le fil sur L1 avec le fil non connecté.
- Allumez le groupe et testez si le commutateur fonctionne.
- Est-ce que cela ne fonctionne toujours pas? Éteignez à nouveau le groupe.
- Maintenant, changez également le fil sur L avec le fil qui n'est pas connecté maintenant.
- Allumez à nouveau la tension et testez.
Après ces trois tentatives, la combinaison correcte avec 2 threads doit être trouvée et vous pouvez allumer et éteindre la lampe de cet interrupteur.
Étape 5-Connect com Wire
En position 1 et position 2. Maintenant, un fil noir lâche est maintenant suspendu.
- Connectez ce thread à la connexion COM avec les deux positions.
- Rallumez le groupe à nouveau.
- Vérifiez si les deux s'allument mais ne font rien d'autre.
Sinon? Vérifiez si le fil COM est correctement coincé des deux côtés.
Étape 6 - Vérifiez le fonctionnement des deux commutateurs
- Appuyez sur l'interrupteur où Trois fils noirs connecté.
- La lampe va-t-elle / s'éteint? Alors tout est correctement connecté.
- La lampe ne va-t-elle pas / désactiver?
- Éteignez le groupe.
- Échangez les fils sur L et L1.
- Allumez le groupe à nouveau et testez à nouveau.
Étape 7 - Synchronisation des commutateurs
Désormais, les deux commutateurs doivent encore être synchronisés.
- Gardez le bouton de commutateur où le Trois fils noirs sont assis à propos 5 secondes pressées Jusqu'à ce que vous beey appartient.
- Lâchez immédiatement.
- Appuyez ensuite brièvement sur l'autre interrupteur.
- Maintenant, les deux commutateurs ont été synchronisés.
Maintenant, les deux commutateurs fonctionneront correctement.
Vous n'avez pas trouvé votre réponse?
Vous trouverez ci-dessous facilement un autre sujet où vous pouvez trouver plus d'informations.
Ou contactez notre service client directement.
